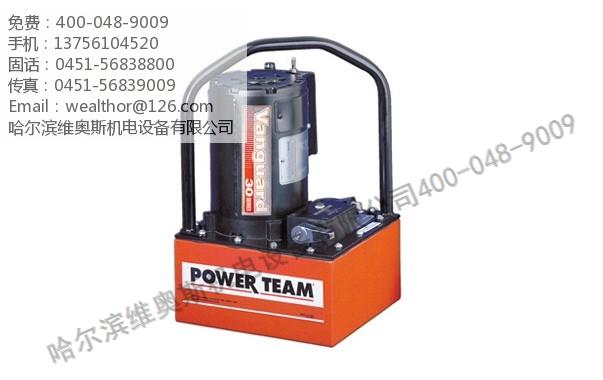

適用于維修及建造業應用。
- 具有相當強的能力以操作單作用或雙作用油缸。
- 堅固的全金屬結構保護架可保護泵耐受撞擊。
- 0.75kW，單相永磁電機。
- 當電壓降至名義額定電壓的50%時，泵仍能全載啟動。
- 高性能重量比。
- 靜音操作: 700bar時噪聲強度為87dBA，0 bar時為82dBA。CSA額定間隙使用。
- 具有遙控操作及24V電磁閥控制。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
控制閥
類型 |
控制閥
型號 |
控制閥
功能 |
控制開關 |
馬達
(4000rmp) |
油箱
可用油量
(L) |
| PE302-220∞ |
單作用 |
基本液壓泵0,75kW，4,7L油箱，2位控制閥。 |
2位3通 |
9584 |
保持/前進/回退 |
開/關/脈沖開關 |
0,75 kW, 220/230 VAC, 50/60 Hz, 單相 |
4,6** |
| PE302-2-220 |
單作用 |
PE302-220，帶6,6L油箱。 |
2位3通 |
9584 |
保持/前進/回退 |
開/關/脈沖開關 |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
| PE302R-220 |
單作用 |
PE302-220，帶遙控馬達控制。 |
2位3通 |
9584 |
保持/前進/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
4,6** |
| PE302R-2-220 |
單作用 |
PE302R-220，帶6,6L油箱。 |
2位3通 |
9584 |
保持/前進/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
| PE302S-220† |
單作用 |
PE302R-220，帶遙控控制電磁閥。 |
2位3通 |
9579 |
保持/前進/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
4,6** |
| PE302S-2-220† |
單作用 |
PE302S-220，帶6,6L油箱。 |
2位3通 |
9579 |
保持/前進/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
| PE302A-220 |
單作用 |
PE302-220，帶自動卸壓閥。 |
自動卸壓 |
9610 |
自動先導操作 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220-230 VAC 50/60 Hz, 單相 |
4,6** |
| PE303-220 |
單作用 |
基本液壓泵0,75kW，4,7L油箱，3位控制閥。 |
3位3通 |
9520* |
前進/保持/回退 |
開/關/脈沖開關 |
0,75 kW, 220-230 VAC 50/60 Hz, 單相 |
4,6** |
| PE303-2-220 |
單作用 |
PE303-220，帶6,6L油箱。 |
3位3通 |
9520* |
前進/保持/回退 |
開/關/脈沖開關 |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
| PE303R-220 |
單作用 |
PE303，帶遙控馬達控制。 |
3位3通 |
9520* |
前進/保持/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
4,6** |
| PE303R-2-220 |
單作用 |
PE303R，帶7,6L油箱。 |
3位3通 |
9520* |
前進/保持/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
| PE304-220 |
雙作用 |
雙作用基本液壓泵0,75kW，4,7L油箱，4位控制閥，用于雙作用系統。 |
3位4通/
中位旁通 |
9506* |
前進/保持/回退 |
開/關/脈沖開關 |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
4,6** |
| PE304-2-220 |
雙作用 |
PE304-220，帶6.6L油箱。 |
3位4通/
中位旁通 |
9506* |
前進/保持/回退 |
開/關/脈沖開關 |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
| PE304R-220 |
雙作用 |
PE304-220，帶遙控馬達控制。 |
3位4通/
中位旁通 |
9506* |
前進/保持/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
4,6** |
| PE304R-2-220 |
雙作用 |
PE304R-220，帶6.6L油箱。 |
3位4通/
中位旁通 |
9506* |
前進/保持/回退 |
遙控馬達控制 (3,1 m) |
0,75 kW, 220/230 VAC 50/60 Hz, 單相 |
6,2*** |
* “預置單向閥”閥設計，當閥由前推轉向保壓時，“預置單向閥“設計可防止壓力丟失。
** 隨泵帶有3.8L油。（可用3.4L）
*** 隨泵帶有7.6L油。
∞ 不可用于提升裝置，最適合用于夾緊、壓縮及沖孔。
† 115 V, 60 Hz。
†† 如需110/115 V, 50/60 Hz. 需在訂貨號后加后綴"- 220"(例如PE302-220)。 |
| 訂貨號 |
最大
輸出壓力
(bar) |
噪聲強度
700bar下
(dBA) |
電流強度220V
在700 bar下
(A) |
不同壓力下的流量(L/min.)† |
外形尺寸
(mm) |
重量
(kg) |
7
(bar) |
35
(bar) |
70
(bar) |
350
(bar) |
700
(bar) |
PE30系列
帶4.7L油箱 |
700 |
87/82 |
7 |
4,9 |
3,3 |
0,7 |
0,6 |
0,5 |
254,0 長 x 228,6 寬 x 406,4 高 |
18,6 |
PE30
帶7.6L油箱 |
700 |
87/82 |
7 |
300 |
3,3 |
0,7 |
0,6 |
0,5 |
342,9 長 x 241,3 寬 x 419,1 高 |
22,2 |
|
* 噪聲強度在0.9m距離周圍所測試。
** 電流強度在700bar壓力下，230V 50/60 Hz 為15Amps。
|
