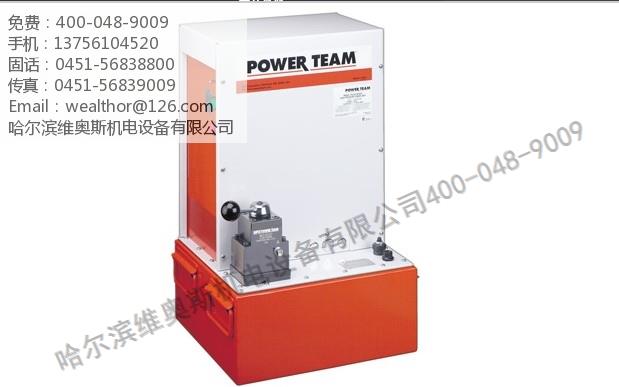

專為重載，高頻率操作而設計的泵。
- 用于操作單作用或雙作用油缸。
- 金屬外殼可使馬達及電子元件不受潮濕及塵土侵蝕。
- 電子關斷特性可防止在電源供應中斷時無意中重新啟動馬達。
- 內置式溢流閥限定壓力至700 bar。外置式溢流閥可在70-700 bar之間進行壓力調整。
- 泵工作噪聲在OHSA最大噪音限制之下(74-76dBA)。
- 即使在電壓下降10%時仍可滿載啟動操作。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
閥
類型 |
閥
型號 |
閥
功能 |
最大
電流強度†† |
馬達 |
油箱
可用油量
(L) |
| PQ603-50-220 |
單作用 |
1,5 kW馬達、
21,6L油箱、手動控制閥。 |
3通 |
9520* |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
| PQ603S-50-220 |
單作用 |
PQ603-50-220、
帶遙控操作電磁控制閥。 |
3通 |
9599† |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
| PQ604-50-220 |
雙作用 |
1,5 kW馬達、
21,6L油箱、手動控制閥。 |
4通 |
9506* |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
| PQ604S-50-220 |
雙作用 |
PQ604-50-220、
帶遙控操作電磁控制閥。 |
4通 |
9512† |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
|
* 手控閥。泵裝有啟動/停止/暫停開關以控制馬達。
† 電磁閥。泵裝有帶3.1m電纜的遙控控制器。
†† PQ120系列也提供115V 60 Hz或220V 50 Hz規格。
請?jiān)谟嗁彆r(shí)詢問詳情。
例如：用于60Hz規格相應的訂貨號為PQ603-115;
用于50Hz規格相應的訂貨號為PQ603-50-220
詳情請?jiān)児S。
Power Team能“為訂單而組裝”帶特殊的密封件、電壓、閥、泵及釋放閥設定等。如您有特殊的需求，請聯絡您的當?shù)卮砩袒騊ower Team工廠。
|
| 訂貨號 |
最大輸出壓力
(bar) |
轉速
(rmp) |
不帶載/700bar
壓力噪聲
(dBA) |
不同壓力下的流量
(L/min.) |
7
(bar) |
70
(bar) |
350
(bar) |
700
(bar) |
PQ60
系列 |
700 |
1,725 |
74/76* |
9,7 |
0,9 |
0,8 |
0,8 |
| * 在0.9m距離周圍的測試數據. |
| 訂貨號 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
J
(mm) |
K***
(in.) |
重量
(kg)
|
PQ60
系列 |
638,2 |
368,3 |
393,7 |
184,2 |
308,0 |
338,2 |
373,1 |
236,6 |
122,2 |
1/2-20 UNF |
76,7** |
** 總重包括油及3通電磁閥，如用手控閥則減去4.5kg。
*** 如需直徑50.8mm萬向腳輪，請訂購4個。(訂貨號為10494) |
專為重載，高頻率操作而設計的泵。
- 用于操作單作用或雙作用油缸。
- 金屬外殼可使馬達及電子元件不受潮濕及塵土侵蝕。
- 電子關斷特性可防止在電源供應中斷時無意中重新啟動馬達。
- 內置式溢流閥限定壓力至700 bar。外置式溢流閥可在70-700 bar之間進行壓力調整。
- 泵工作噪聲在OHSA最大噪音限制之下(74-76dBA)。
- 即使在電壓下降10%時仍可滿載啟動操作。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
閥
類型 |
閥
型號 |
閥
功能 |
最大
電流強度†† |
馬達 |
油箱
可用油量
(L) |
| PQ603-50-220 |
單作用 |
1,5 kW馬達、
21,6L油箱、手動控制閥。 |
3通 |
9520* |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
| PQ603S-50-220 |
單作用 |
PQ603-50-220、
帶遙控操作電磁控制閥。 |
3通 |
9599† |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
| PQ604-50-220 |
雙作用 |
1,5 kW馬達、
21,6L油箱、手動控制閥。 |
4通 |
9506* |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
| PQ604S-50-220 |
雙作用 |
PQ604-50-220、
帶遙控操作電磁控制閥。 |
4通 |
9512† |
前進/保持/回退 |
115V -22A
230V -11A |
1,5 kW, 220 V
50 Hz††, 單相 |
20,5 |
|
* 手控閥。泵裝有啟動/停止/暫停開關以控制馬達。
† 電磁閥。泵裝有帶3.1m電纜的遙控控制器。
†† PQ120系列也提供115V 60 Hz或220V 50 Hz規格。
請?jiān)谟嗁彆r(shí)詢問詳情。
例如：用于60Hz規格相應的訂貨號為PQ603-115;
用于50Hz規格相應的訂貨號為PQ603-50-220
詳情請?jiān)児S。
Power Team能“為訂單而組裝”帶特殊的密封件、電壓、閥、泵及釋放閥設定等。如您有特殊的需求，請聯絡您的當?shù)卮砩袒騊ower Team工廠。
|
| 訂貨號 |
最大輸出壓力
(bar) |
轉速
(rmp) |
不帶載/700bar
壓力噪聲
(dBA) |
不同壓力下的流量
(L/min.) |
7
(bar) |
70
(bar) |
350
(bar) |
700
(bar) |
PQ60
系列 |
700 |
1,725 |
74/76* |
9,7 |
0,9 |
0,8 |
0,8 |
| * 在0.9m距離周圍的測試數據. |
| 訂貨號 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
J
(mm) |
K***
(in.) |
重量
(kg)
|
PQ60
系列 |
638,2 |
368,3 |
393,7 |
184,2 |
308,0 |
338,2 |
373,1 |
236,6 |
122,2 |
1/2-20 UNF |
76,7** |
** 總重包括油及3通電磁閥，如用手控閥則減去4.5kg。
*** 如需直徑50.8mm萬向腳輪，請訂購4個。(訂貨號為10494) |
|
